ZQ-Y3（20MPa）

ZQ-Y3（25MPa）

ZQ-Y3（30MPa）

概述
ZQ—Y/3電阻應變式壓力傳感器采用平膜片彈性體結構為敏感元件、高精度電阻應變花為轉換元件，具有結構簡單，過載能力強、精度高、性能穩定等特點。廣泛用于各系統中作靜、動態壓力測量及控制。
特點
高精度、高穩定性、高可靠性
使用壽命長
結構精巧、環境適應性強
安裝方便
隔離防爆（可選）
主要技術指標
非線性誤差           ≤±0.1%F.S       ≤±0.3%F.S
滯后誤差              ≤0.1%F.S          ≤±0.3%F.S
重復性誤差           ≤±0.05%F.S     ≤±0.15%F.S
零度溫度系數        ±0.05%F.S /℃
輸出靈敏度：        1~1.5mV/V
輸出阻抗及橋壓     350Ω/10VDC、1000Ω/24VDC
絕緣電阻：           ≥2000MΩ
工作環境溫度        -25℃~+55℃
過載壓力              200%F.S
系列規格              0.6Mpa  1Mpa  1.5Mpa  2Mpa
              2.5Mpa  3Mpa  3.5Mpa  5Mpa  7Mpa  8Mpa
              10Mpa  15Mpa  20Mpa  25Mpa  30Mpa
              35Mpa    40Mpa   50Mpa   60Mpa
結構特性
膜片材料        優質合金結構鋼或不銹鋼
接頭材料        1Cr18Ni9Ti
外殼材料        1Cr18Ni9Ti
連接螺紋        M20×1.5、M18×1.5、M12× 1  M10×1    根據用戶要求定做不同規格連螺紋。
引線方式        電纜線（標準長度1m）  航空插頭  座 CX16Z5FG1、X12K5P

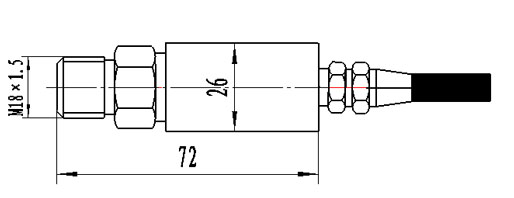

外形尺寸圖
