SWP-LCD-ASR-M智能化64路巡檢儀鴻泰產品通用實惠

SWP-LCD-ASR-M智能化64路巡檢儀

JD19T有功功率變送器

SWP-LCD-ASR-M智能化64路巡檢儀是一種智能化多功能二次儀表，適合于對多輸入回路進行巡回檢測，報警控制及數據遠傳。

一、儀表特點
1、設計上吸納了當今電腦的結構思路，硬件上采用內帶快閃存儲器的新型微處理器，軟件上引入中文WINDOWS的框架思路。
2、在人機操作與觀察界面上都對傳統的儀表做了挑戰性的改革，以中文菜單引導組態操作，以集中或分頁畫面顯示各通道的測量及報警結果，簡潔直觀地給人以"智能"的感受。
3、可接受多達64路同類型或不同類型被測輸入信號，根據用戶設定要求完成從信號采集，數據顯示，報警狀態及數據傳送的全過程。

二、儀表主要技術參數

輸入信號

模擬量	熱電偶：標準熱電偶--K、E、B、S、J、T、We等
	熱電阻：標準熱電阻--Pt100、Pt100.1、Cu50、Cu100　遠傳壓力電阻等
	電流：0～10mA、4～20mA
	電壓：0～5V、 1～5V

輸出信號

開關量輸出	繼電器輸出--帶回差，觸點：AC 220V/3A DC 24V/6A（阻性負載）
	可控硅控制輸出--SCR（可控硅過零觸發脈沖）輸出，400V/0.
	固態繼電器輸出--SSR（固態繼電器控制信號）輸出，6～9V/0.0（電壓不可調）
通訊輸出	接口方式 --標準串行雙向通訊接口 RS-485 RS-232 RS-422等
	波特率 --300 pbs～28.8 kbps 儀表內部自由設定

特性

測量精度	測量顯示精度：±0.2%FS±1字或 0.5%FS±1字
頻率轉換精度	±1脈沖（LMS）一般0.2％
測量范圍	-1999 ------ 99999字
分辨率	±1字
顯示方式	背光式大屏幕液晶（LCD）圖形顯示板
	顯示內容可由漢字，西文，數字等組成。
	通過面板按鍵可完成畫面翻頁，LCD畫面對比度/亮度調整等
控制/報警	報警畫面指示，蜂鳴器提示，可選擇繼電器帶回差ON/OFF輸出
參數設定	中文菜單提示，面板按鍵設定或上位機通過通訊口設定，設定參數密碼鎖定
保護方式	設定參數保存，數據斷電保存，內置 WATCHING DOG 電路
打印控制	直接配接各型串行打印機（如LQ-300K，TPuP系列微打等），打印接口為RS-232
打印精度	同儀表精度

使用環境

環境溫度	0～45℃
相對濕度	≤85RH 　　　　　避免強腐蝕氣體
供電電壓	AC90～260V--開關電源
功耗	≤15W

三、儀表外形及接線圖

型號

SWP-LCD-ASR-M 64路系列

儀表外形

JD284P有功功率變送器

儀表尺寸:144×144×220mm 開孔尺寸:137×137mm 重量:1000g

接

線

圖

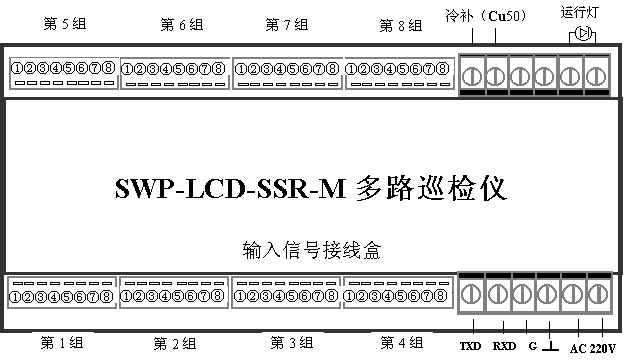

四、儀表輸入箱接線圖

★　１組中①②③④對應的輸入回路號為1路；⑤⑥⑦⑧對應的輸入回路號為2路；

２組中①②③④對應的輸入回路號為3路；以此類推，后為16路。

★　輸入信號接線圖

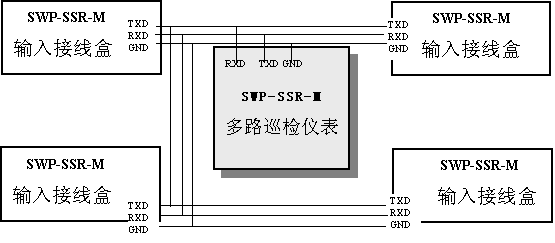

★　儀表與輸入盒的連接

★　每一接線盒多可接32路輸出信號，每臺儀表主機多可接4個接線盒--128路輸出。

五、SWP-LCD-ASR-M 64路巡檢儀型譜表

型號	代碼	說明
SWP-LCD-ASR	□ □ □□- □ □ - □□ - □ □	大屏幕帶背光液晶顯示儀表
儀表功能	M	多通道巡回檢測儀表
外形尺寸	8	144×144×220mm
輸入通道數	□□	參見"輸入通道數"
通訊方式	□	0:無通訊；2:RS-232；8:RS-485
輸出方式	□	參見"輸出方式"
輸入類型	□□	參見"輸入類型"
報警點數	□	0-128
供電方式	T	220V供電

★ 輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999 d
02	S	0 ～1600 ℃	10	Cu50	-50.0～150.0 ℃	18	特殊規格	用戶特定
03	K	0 ～1300 ℃	11	Cu100	-50.0～150.0 ℃	19	4～20 mA開方	-1999～99999 d
04	E	0 ～1000 ℃	12	4～20 mA	-1999～99999 d	20	0～10mA開方	-1999～99999 d
05	T	-200～400 ℃	13	0～10 mA	-1999～99999 d	21	1～ 5 V開方	-1999～99999 d
06	J	0 ～1200 ℃	14	1～5 V	-1999～99999 d	22	0～5 V開方	-1999～99999 d
07	Wre	0 ～2300 ℃	15	0～5 V	-1999～99999 d	23	可切換輸入	詳見下表
08	Pt100	-200～650 ℃	16	0～20 mA	-1999～99999 d

★ 全切換輸入分度號表

儀表編程代碼	輸入類型	儀表編程代碼	輸入類型	儀表編程代碼	輸入類型	儀表編程代碼	輸入類型	儀表編程代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	18	1～ 5 V開方
02	S	06	J	10	Cu50	15	0～5 V	19	0～5 V開方
03	K	07	WRe	12	4～20 mA	16	4～20mA開方
04	E	08	Pt100	13	0～10 mA	17	0～10mA開方
