測試功能
具有輸入功能。高速型：125ms、中速型：1s測量周期內能完成全部通道的測量和監視工作。
顯示功能
采用高分辨率的5英寸STN單色液晶顯示器，具有曲線、棒圖、數字、總覽、歷史曲線、一覽等多種顯示方式。
存儲功能
內部采用Flash Memory，即使是突然斷電，也能對存儲數據進行保護，多種數據保存格式和觸發功能可以有效地保存數據，并且通過外部存儲媒體使數據得到雙重保護，同時可通過PC軟件對數據進行處理。
外部存儲媒體：3.5英寸軟盤(1.44MB)或CF卡(32至512MB)
操作性
使用“顯示/確認”鍵，從多種顯示方式種選擇所需的顯示方式，簡單的對話菜單方式可以對量程、報警等進行設定
高性
采用橫河電機自開發的高耐壓固態半導體繼電器(SSR)和單片信號調節器(SCC)，并且使用了Flash Memory(即使突然斷電，也不會丟失數據)，保證了數據萬無一失。
PC軟件
使用標準PC軟件，對保存在軟盤的數據進行處理、打印和轉換成用戶所需的格式。
通過RS-422-A/485通信，對AX100的各種設定條件進行在線設置。

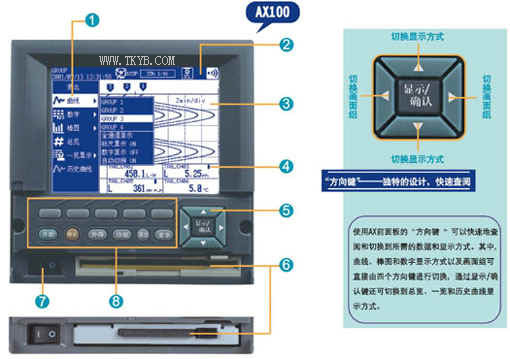

操作
AX100無紙記錄儀采用5英寸的STN液晶顯示器。中文顯示/操作畫面使數據觀測和參數設定容易、方便。優化設計，將參數設定鍵與日常操作鍵分開，使操作簡單方便，又減少了出錯的可能性。

1、顯示方式菜單
按下“顯示/確認”鍵，彈出顯示方式菜單，通過方向鍵選擇顯示方式。
2、狀態顯示區
用圖標表示操作狀態。
3、曲線顯示區
顯示每個通道的曲線、標尺值、單位和信號。可以改變曲線顯示方向(垂直或水平)和背景顏色(白或藍)。也可以顯示標尺板。
4、數字顯示區
顯示每個通道的數值/標記信息、單位和報警狀態。
5、方向鍵
方向鍵主要用于切換方式和顯示組，在設定時用來移動設定位置。
6、軟盤驅動器(上圖)或CF卡驅動器(下圖)
使用3.5英寸軟盤驅動器或CF卡驅動器。在日常操作中，為保證媒體和驅動器的性，驅動器有蓋板保護。
7、電源開關
8、鍵盤
用來完成測量開始和結束動作，以及各種設定時使用。通常蓋板是關閉狀態。

顯示

曲線顯示 可以選擇橫向或縱向曲線顯 示，顯示/不顯示標尺板和數 顯區。	數字顯示 顯示數字測量值、通道號/標記、工程單位和報警狀態。	棒圖顯示 可以選擇橫向或縱向棒圖顯示，橫向棒圖還可以選擇顯示方式。
總覽顯示 顯示所有通道的數字測量值、通道號/標記和報警狀態。	一覽顯示 顯示報警一覽、信息一覽和存儲一覽，報警一覽可以顯示近120個報警記錄。	歷史曲線 顯示存儲在內存里的歷史數據，可選擇權畫面顯示或參照顯示。

存儲功能
●保存方式
手動保存
當在驅動器中插入媒體時，保存在內存中的數據就存儲到媒體上。這種方式適合需要在軟盤上存儲一部分相關數據以便查詢。
自動保存
數據以的周期存儲到插入驅動器的媒體中。這種方式在自動記錄系統中能夠進行長時間的數據自動記錄。

●數據文件 數據文件可存儲為顯示數據文件和事件文件兩種文件類型。這兩種文件類型用于不同的目的，為數據提供了大的靈活性。 顯示數據文件 長期趨勢 顯示數據文件與曲線顯示有關。曲線顯示實時新，新新的通道大值和小值寫入顯示數據文件。 事件文件 分析詳細數據 事件文件在的存儲間隔(采樣周期)存儲實際測量值。事件文件的觸發功能提供了和分析異常數據的強大工具，還可設定預觸發，觸發前后的數據都能分析。 兩種文件類型可單使用或綜合使用 ①僅顯示數據文件 ②僅事件文件 ③顯示數據文件+事件文件

AX100新開發出支持Modem的通訊功能，利用公用電話線，可實現遠程收集各種監測數據，還可以通過無線數傳電臺實現偏遠地區監測數據的實時傳輸?shù)目赡苄浴?/span>應用實例
工廠能源計量
能源的使用和管理是每個工廠不可缺少的環節，運用AX100的強大運算功能可以很方便地對各單位使用的能源實行統一計量和管理。AX100可在現場對各種參數進行顯示和記錄，對流量可進行溫/壓補償，顯示和記錄流量的瞬時值和累積值。通過通訊功能可實現分散的計量點的集中監控和管理。
自動創建報表
AX100的報表功能能自動產生測量數據的報表。能夠創建每小時、每天、每天+每周、每天+每月的報表。在報表中能計算出時間間隔的平均值、大值、小值和累積值。報表數據可在PC上打開和處理，大地提高了報表的有效性。

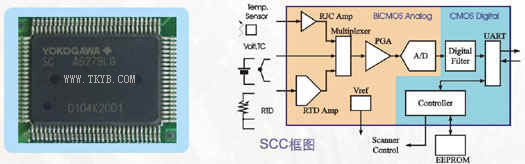

單片信號調節器（SCC:Signal Conditioner Chip)
單片信號調節器是橫河電機使用Bi-CMOS處理技術，在一片ASIC上由5萬門陣列LSI集成，由PWM（脈沖寬度調制）A/D、前置放大器、基準電壓、RTD、RJC和斷偶檢查等模擬線路和串口通訊、數字濾波等數字電路構成。大大減少了周邊的元件數（同橫河電機過去產品比：1/40），消耗電能也減少1/4（同橫河電機過去產品比），提高了性，減少了面積。

高耐壓固體半導體繼電器（SSR:Solid State Relay）	快閃存儲器(Flash Memory)
為了切換多通道輸入信號，在掃描器中使用了橫河電機開發的高耐壓固態半導體繼電器，這種繼電器由高耐壓（1500VDC）、低漏電流（3nA）的MOSEFT（金屬氧半導體場效應晶體管）和電壓輸出的光電耦合器構成，具有1秒周期內10通道高速掃描、無觸點、命、無噪音等優點。	AX100使用快閃存儲器作為內部存儲器存儲測量數據?？扉W存儲器是一種不易丟失數據且不需要后備電池的存儲器，即使是突然斷電，也不會丟失所存數據，保證了存儲數據的性。
