● 產品型號：GD8011-EX
● 型號規格（代碼）： 代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
● 工作電源
電源接線：獨立的接線端子13－，14＋，可帶電拔插
電源電壓：~35VDC
余波Wpp：＜5％
電流損耗：約35mA（繼電器輸出閉合時）
電源指示：得電時LED燈亮：綠色
● 從危險區輸入
觸點開關：
連接有電阻的觸點開關；
符合DIN 19234的NAMUR接近開關。
開路電壓：8V±0.5V
開關閾值：1.5mA
回滯： 0.2~0.4 mA
線路故障時, 斷路電流：< 0.1mA; 短路電流：> 4mA
● 向安全區輸出

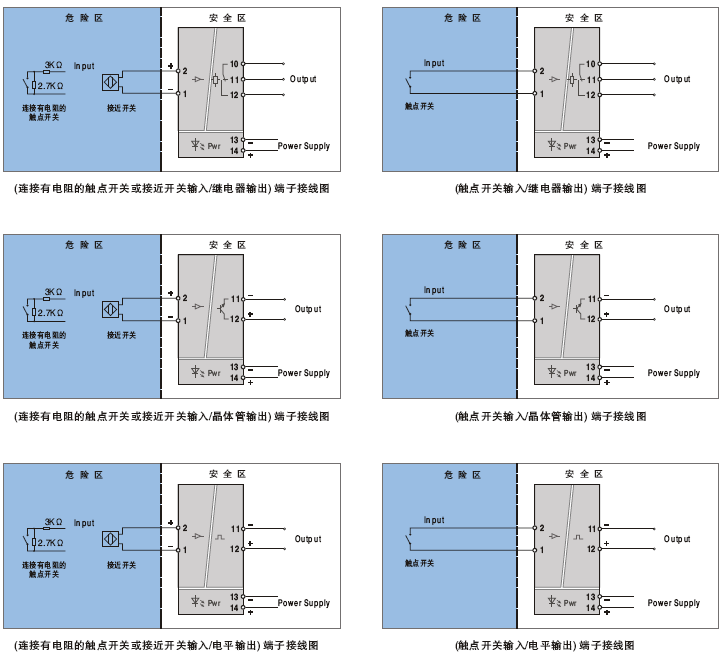

輸出類型： ① 繼電器觸點; ② 晶體管; ③電平信號
(訂貨時請選擇輸出類型)
① 繼電器觸點
觸點特性：24VDC，2A ；
負載類型：電阻性負載
響應時間：≤10ms
② 晶體管
外部供電電壓：≤40V
驅動輸出電流：≤40mA
晶體管集電極輸出 高電平: VCC； 低電平: ≤2.5V
晶體管發射極輸出 高電平: VCC-2.5V; 低電平:≤ 0.5V
③電平信號
高電平： 4.5V ~ 5.5V
低電平：≤0.5V
高電平驅動能力：≤20mA | ● 輸入 / 輸出特性說明 (同相控制)
儀表出廠的設定狀態為輸入與輸出同相, 即輸入開關吸合，輸出繼電器也吸合(如果是晶體管輸出, 則晶體管導通;如果是電平信號輸出, 則輸出為高電平信號)。儀表面板上的輸出狀態指示燈亮。
● 線路故障檢測
本儀表出廠設定為: 當檢測到輸入線路故障時, 儀表面板上的故障指示燈亮，輸出繼電器觸點為松開狀態 ( 如果是晶體管輸出，則晶體管不導通; 如果是電平信號輸出, 則輸出為低電平信號)。
● 儀表指示燈
LFD 為輸入線路故障指示燈 (燈亮為線路故障發生時)
OUT 為輸出狀態指示燈(燈亮為繼電器觸點吸合時)
POWER 為電源指示燈(燈亮為儀表通電)
(注：如果選擇是沒有故障檢測功能的儀表, 則沒有LFD指示燈。)
● 綜合通用參數
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
儲存環境溫度： -40～＋80℃
環境濕度范圍： 5～95％RH （無冷凝）
外殼材料： PC（聚碳酸脂）+ABS材料
防護等級：IP 20
外形尺寸：16×116×110（mm）
適用于連接的現場設備及所處危險區域：
開關或符合DIN 19234的NAMUR接近開關。
0區、1區、2區；IIA、IIB、IIC。
● 安全防爆認證參數
防爆等級標志： [Exia Ga]IIC
安全認證參數： Um = 250VAC/DC Uo = 11VDC Io = 15mA
Po = 41.25mW Lo = 10 mH Co = 1.4μF |
