GD8043-EX一入二出現場電源信號輸入隔離式柵優選鴻泰順達科技

價格：面議
產品數量：0.00個
發貨地址：北京市海淀區清河街道
關鍵詞：GD8043-EX,輸入隔離式柵
發布日期：2024-09-23
閱讀量：289
銷售電話：13269056097
在線QQ：

產品描述

型號DP-TV200

一、特性
● 給變送器提供驅動電壓16.5～28V。
● 將變送器4～20mA信號隔離傳送。
● 可選擇4～20mA或1～5V信號輸出，或其它所需的直流信號。
● 模塊化表芯設計，內部采用數字化調校，零點和滿度調節電位器，溫度漂移自動補償。
● 帶有工作電源指示燈。
● 單通道，一路輸入，分配隔離成兩路輸出，本安輸入回路 [Exia]IIC，輸入回路短路保護。

● 即插即拔式接線端子，DIN導軌卡式安裝。

倍加孚齊納安全柵

二、描述
①GD8043-EX現場電源信號輸入隔離式柵，是向現場危險區域的變送器提供隔離的電源電壓，并將變送器產生的4～20mA信號經本隔離式柵轉換分配成兩路立的直流信號至區控制系統或其它智能儀表。
②也可選用將現場危險區域的本安設備的直流電流信號,經本隔離式柵傳送,隔離轉換成兩路立的直流信號輸出
③本隔離式柵需要立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格

●產品型號：GD8043-EX
●型號規格（代碼）：
代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
●工作電源：
電源接線：立的接線端子13－，14＋，可帶電拔插
電源電壓：20~35VDC
余波Wpp：＜5％
電流損耗：約80mA
電源指示：得電時LED 燈亮：
●輸入回路（Exia IIC危險區）
輸入通道：端子1，2，3 接線（參見端子接線圖）
變送器信號輸入：4～20mA
驅動變送器的配電電壓:16.5～28V
可選擇電流源信號輸入：4～20mA；0～20mA；或電流量程
輸入阻抗：內置輸入電阻50Ω
●輸出回路（區）
兩路通道隔離輸出
路輸出通道:端子 10,11,12 接線（參見端子接線圖）
二路輸出通道：端子 7，8，9 接線（參見端子接線圖）
輸出電流：4～20mA；0～20mA；或電流量程
電流輸出時允許負載：0～550Ω（4～20mA，0～20mA 輸出時）
輸出電壓：1～5V；0～5V；0～10V；或電壓量程
電壓輸出阻抗:內置輸出電阻250Ω
●性能指標
標準精度：±0.1%FS

溫度漂移：±0.015%/℃
響應時間：≤1s（0→ ）
穩定時間：≤3s
電源電壓變動影響：±0.1%（允許電壓范圍）
負載電阻變化影響：±0.1%/250Ω
通道隔離：輸入－輸出－電源之間隔離
絕緣電阻：≥100MΩ/500VDC（AC）
隔離能力：1500VAC/1分鐘50Hz
區與危險區之間間隔離電壓：250VAC
抗電磁兼容性：符合IEC61000相關抗電磁標準
●環境參數
工作溫度：0～＋60℃
儲運溫度：－20～＋80℃
環境濕度：5～＋95％RH（無冷凝）
●結構及外形尺寸
結構：卡裝式；模塊化表芯；ABS材質機殼；拔插式端字
外形尺寸：W16×H116×D110（mm），參見外形尺寸圖
整機重量：約120g
●防爆認證參數：
整機滿足GB3836.1-2000和GB3836.4－2000標準相關要求
防爆等級標志：[Exia]IIC
認證參數：Um:250V;Uo:28V;Io:93mA
Ro:300Ω;Lo:1.5mH;Co:0.083μF

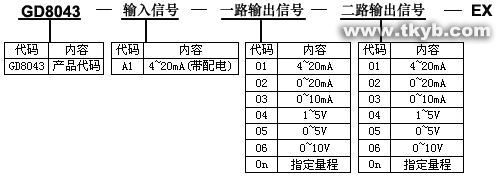

四、型號選擇

訂貨須知
1. 參照選型舉例，正確規范書寫訂貨型號代碼。
2. 若不選擇代碼，則被認同是下列舉例1的訂貨組合方式。
3. 在輸出通道、二輸出通道中選擇電流或電壓輸出時，因許負載電阻的關系，請將電流輸出設定為路通道輸出
舉例1     輸         入：變送器 4～20mA （帶配電）
輸         出：1路 4～20mA；2路 4～20mA
訂貨代碼為：GD8043-A-01-01-EX
舉例2     輸         入：變送器 4～20mA （帶配電）
輸         出：1路 4～20mA；2路 1～5V
訂貨代碼為：GD8043-A-01-04-EX
五、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用

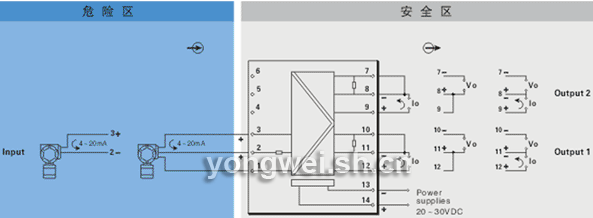

1. 適合將現場信號輸入隔離轉換：信號一入二出。
2. 適用于連接至現場的設備：二線制或三線制非智能變送器，有源電流信號。
3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
4. 柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。
