產品描述

型號DP-TV200

GD8920熱電阻信號輸入隔離器（一入二出）

GD8920熱電阻信號輸入隔離器鴻泰產品具匠心

AO5041檢測端電流輸入隔..

一、特性
● 二線制或三線制熱電阻溫度信號輸入，隔離變送輸出。
● 將一組熱電阻溫度信號轉換為兩路直流信號。
● 智能化，可進行現場組態設定。也可選擇固定的熱電租類型和溫度量程范圍輸入。
● 模塊化表芯設計，零點和滿度調節電位器，自動動態校準零點、溫度飄移自動補償。
● 帶有工作電源指示燈。
● 單通道，一路輸入，隔離轉換成兩路輸出，輸入回路短路保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
①GD8920熱電阻信號輸入隔離器，是將熱電阻信號經本隔離器轉換為與溫度成線性的直流信號 ，以兩路
立通道隔離輸出至控制系統或其它智能儀表。
②智能化的熱電阻信號隔離器。可通過計算機對熱電阻類型和量程范圍進行組態設定。
③本隔離器需要立供電，供電電源－輸入回路－輸出回路之間電磁隔離。

倍加孚齊納安全柵
三、技術規格

● 產品型號：GD8920
型號規格（代碼）：代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）
● 工作電源
電源接線：立的接線端子13－，14＋，可帶電拔插
電源電壓：20~35VDC
電流損耗：24VDC時，＜70mA
電源指示：得電時LED燈亮：
● 輸入回路（Exia IIC危險區）

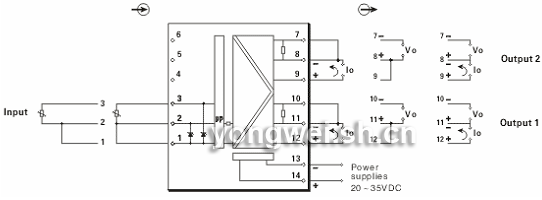

輸入通道：端子1、 2、3接熱電阻（參見端子接線圖）
輸入熱電阻類型：Pt100；Pt10；Cu50；Cu100 等各型熱電阻
引線電阻：≤5Ω
● 輸出回路（區）
兩路通道隔離輸出
路輸出通道：端子10,11,12接線（參見端子接線圖）
二路輸出通道：端子7,8,9 接線（參見端子接線圖）
輸出電流：4～20mA；0～20mA；或電流量程
電流輸出時允許負載：0～550Ω（4～20mA，0～20mA 輸出時）
輸出電壓：1～5V；0～5V；0～10V；或電壓量程
電壓輸出阻抗：內置輸出電阻250Ω
紋波（Vp-p）：＜10mV

● 性能指標
標準精度：±0.2%FS
溫度漂移：±0.015%/℃
響應時間：≤1s（0 → ）
穩定時間： ≤3s
電源電壓變動影響：±0.1%（允許電壓范圍）
負載電阻變化影響：±0.1%/250Ω
通道隔離：輸入－輸出1－輸出2－電源之間隔離
絕緣電阻：≥100MΩ/500VDC（AC）
隔離能力：1500VAC/1分鐘50Hz
抗電磁兼容性：符合IEC61000相關抗電磁標準
● 環境參數
工作溫度：0～＋60℃
儲運溫度：－20～＋80℃
環境濕度：5～＋95％RH（無冷凝）
● 結構及外形尺寸
結構：卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子
外形尺寸：W16×H116×D110（mm），參見外形尺寸圖
整機重量：約115g

四、型號選擇

◆熱電偶類型及量程表

熱電阻類型	溫度范圍（℃）	小量程（℃）
Pt100	-200~800	50
Pt10	-200~800	200
Cu50	-50~150	50
Cu100	-50~150	50

◆訂貨須知
1. 參照選型舉例，正確規范書寫訂貨型號代碼。
2. 若不選擇代碼，則被認同是下列   舉例 1 的訂貨組合方式。
3. 在輸出通道、二輸出通道中選擇電流或電壓輸出時，因許負載電阻的關系，請將電流輸出設定為路通道輸出。
舉例1   輸      入：Pt100 0～100℃   輸出：1路、2路4～20mA
訂貨代碼為：GD8920-F-01-01    （Pt100 0～100℃）
舉例2（智能可組態）
輸      入： Pt100 0～100℃ 輸出：1路、2路1～5V
訂貨代碼為：GD8920-I-04-04    （Pt100   0～100℃）
五、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。
