GD8911熱電偶或毫伏輸入信號隔離器（輸出回路供電一入一出）

一、特性
● 熱電偶溫度變送隔離輸出。
● 輸出電流信號4~20mA。
● 輸出回路供電12~35V。
● 智能化，可進行現場組態設定。也可選擇固定的熱電偶類型和溫度量程范圍輸入。
● 模塊化表芯設計，零點和滿度調節，自動動態校準零點、溫度飄移自動補償。
● 帶有工作電源指示燈。
● 單通道，一路輸入一路輸出，輸入回路短路保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。

倍加孚齊納安全柵
GD8911熱電偶或毫伏輸入信號隔離器鴻泰產品測量準確

GD8911熱電偶或毫伏輸入信號隔離器鴻泰產品測量準確

二、描述
①GD8911熱電偶或毫伏信號輸入隔離器，（輸出回路供電），將現場的熱電偶或毫伏信號隔離轉換成直流信號4~20mA，傳送至控制系統或其它單元組合儀表。
②主要用于既要保持立供電型的優越性能，又能滿足具有輸出回路供電功能的DCS、PLC系統。
③智能化的熱電偶信號隔離器?？蓪犭娕碱愋秃土砍谭秶M行組態社定。
④本隔離器具備立供電方式和輸出回路供電接口要求，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格

● 產品型號：GD8911
●型號規格（代碼）
代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）
● 工作電源
電源接線：立的接線端子13－，14＋，可帶電拔插
電源電壓：20~35VDC
電流損耗：24VDC時，＜60mA
電源指示：得電時 LED 燈亮：
● 輸入回路
輸入通道：端子1、2、3接熱電偶；1和2短接Cu50
輸入熱電偶類型：K;E;S;B;R;T;N;W;J等各型熱電偶
可選輸入毫伏信號：－5～60mV;或毫伏電壓量程
● 輸出回路
輸出通道：端子11-、12+ 接線（參見端子接線圖）
輸出電流（Io）：4～20mA
輸出回路供電電壓（Uo）：12～35V
電壓跌落（Ud）：5V
電流輸出時允許負載：RL≤（Uo-Ud）/Io
紋波（Vp-p）：＜10mV
● 性能指標
標準精度：±0.2%FS(測量范圍3～5mV時，精度為±0.3%FS)

溫度漂移：±0.015%/℃
響應時間：≤1s（0 → ）
穩定時間：≤3s
電源電壓變動影響：±0.1%（允許電壓范圍）
負載電阻變化影響：±0.1%/250Ω
溫度補償范圍：－5～60℃
冷端溫度補償誤差：每 20℃誤差1℃
通道隔離：輸入－輸出－電源之間隔離
絕緣電阻：≥100MΩ/500V DC（AC）
隔離能力：1500VAC/1分鐘50Hz
抗電磁兼容性：符合IEC61000相關抗電磁標準
● 環境參數
工作溫度：0～＋60℃
儲運溫度：－20～＋80℃
環境濕度：5～＋95％RH（無冷凝）
● 結構及外形尺寸
結構：卡裝式；模塊化表芯；ABS材質機殼；拔插式端子
外形尺寸：W16×H116×D110（mm），參見外形尺寸圖
整機重量：約110g

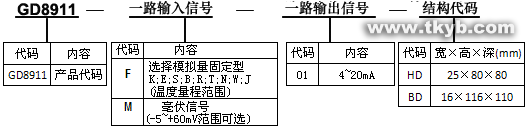

四、型號選擇

◆熱電偶類型及量程表

熱電偶類型		溫度范圍（℃）	小量程（℃）
熱電偶	K	0~1300	120
	E	0~1000	80
	S	0~1600	580
	B	400~1800	1000
	R	0~1600	850
	T	-200~400	120
	N	0~1200	180
	W	0~2300	340
	J	0~1200	100
毫伏信號		-5~60mV	5mV

訂貨須知
1. 參照選型舉例，正確規范書寫訂貨型號代碼。
2. 若不選擇代碼，則被認同是下列   舉例 1 的訂貨組合方式。
舉例 1       輸      入：K 0～1300℃ / 輸出： 4～20mA
訂貨代碼為：FD8911-FK-01 （K 0～1300℃）
舉例3（智能可組態）
輸     入： E   0～1000℃ / 輸出： 4～20mA
訂貨代碼為：GD8911-IK-01   （E 0～1000℃）
五、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。
