產品描述

型號DP-TV200

GD8049二線制變送器電流信號隔離配電器(支持HART 一入一出)

GD8049二線制變送器電流信號隔離配電器鴻泰產品個性特點

JD194-BS4I3T電流變送器

一、特性
● 給現場二線制變送器配電
● 二線制變送器信號4~20mA隔離傳輸，單路輸入單路輸出
● 支持HART 通訊協議通過
● 配合DCS/PLC等控制系統或其它單元組合儀表應用。
● 連接至控制系統：各款DCS/PLC 的AI卡，接收有源4～20mA 信號。
● 適用于連接的現場設備：二線制智能( HART )變送器。
● 安裝與端子接線：35mm標準DIN導軌卡式安裝；端子接線采用簧片式壓緊連接。
二、描述
① 二線制變送器電流信號隔離配電器
② 對連接到現場的二線制變送器提供隔離的電源電壓，并將變送器產生的 4～20mA 信號隔離轉換后傳送至控制系統或其它智能儀表。該產品支持 HART 數字信號雙向通訊。
③ 該隔離配電器采用立的直流電源供電，供電電源-輸入-輸出之間隔離。
三、技術規格

● 產品型號：GD8049
●型號規格（代碼）
代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
● 工作電源
電源接線：立的接線端子 13－，14＋，可帶電拔插
電源電壓：20~30VDC
電流損耗：24VDC時，＜52mA
電源指示：得電時LED燈亮；
● 輸入回路
輸入信號：變送器直流電流信號4～20mA；HART 數字信號
輸入阻抗：50Ω
給變送器的配電電壓：≥16V（供電電源≥22VDC）
大輸入電流限制：約 24mA
● 輸出回路
輸出信號：4～20mA；HART 數字信號
電流輸出允許負載：0～550Ω（滿負載 550Ω時, 供電電源≥22VDC）
輸出紋波： < 10mVp-p。

● 性能指標
標準精度：±0.1%FS
溫度漂移：±0.015%/℃
響應時間：≤1s（10→ ）
穩定時間：≤3s
電源電壓變動影響：±0.1%（允許電壓范圍）
負載電阻變化影響：±0.1%/250Ω
通道隔離：輸入－輸出－電源之間隔離
絕緣電阻：≥100MΩ/500VDC（AC）
隔離能力：1500VAC/1分鐘50Hz
抗電磁兼容性：符合IEC61000相關抗電磁標準
● 環境參數
工作溫度：0～＋60℃
儲運溫度：－20～＋80℃
環境濕度：5～＋95％RH（無冷凝）
● 結構及外形尺寸
結構：卡裝式；模塊化表芯；ABS材質機殼；拔插式端子
外形尺寸：W16×H116×D110（mm），參見外形尺寸圖
整機重量：約110g

四、型號選擇

訂貨須知
1.參照選型舉例，正確規范書寫訂貨型號代碼。
2.若不選擇代碼，則被認同是下列舉例1的訂貨組合方式。
舉例1 需要單通道隔離配電器，用于隔離傳送帶HART通訊協議的二線制智能變送器電流信號
輸入：變送器電流信號4～20mA（HART信號）
輸出：4～20mA（HART信號）
外形尺寸：16×116×110
訂貨代碼為：GD8049-A-01
五、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。

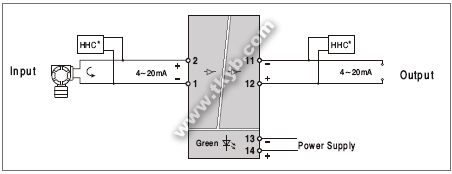

● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。
