產品描述

型號DP-TV200

GD8047現場電源配電（帶輸出回路供電）信號隔離器（一入二出）

GD8047現場電源配電信號隔離器鴻泰產品品高

HZD-B-7振動變送器

一、特性
● 變送器4～20mA 信號輸入隔離轉換。
● 給變送器提供驅動電壓16.5～28V。
● 信號傳送隔離輸出4～20mA。
● 輸出回路供電12～35V。
● 具備立供電方式和輸出回路供電接口要求。
● 帶有工作電源指示燈。
● 單通道，一路輸入，隔離分配成兩路輸出，輸入回路短路保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
二、描述
①GD8047現場電源（配電/帶輸出回路供電）信號隔離器，是向現場的二線制或三線制非智能變送器提供隔離的電源電壓，并將變送器產生的4～20mA信號隔離轉換分配兩路直流信號輸出至控制系統或其它智能儀表。主要用于回路供電的DCS、PLC系統。
②本隔離器具備立供電方式和輸出回路供電接口要求，供電電源－輸入回路－輸出回路之間電磁隔離。

倍加孚齊納安全柵
三、技術規格

● 產品型號：GD8047
型號規格（代碼）：代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）
● 工作電源
電源接線：立的接線端子13－，14＋，可帶電拔插
電源電壓：20~35VDC
電流損耗：24VDC時，＜45mA
電源指示：得電時LED燈亮；
● 輸入回路

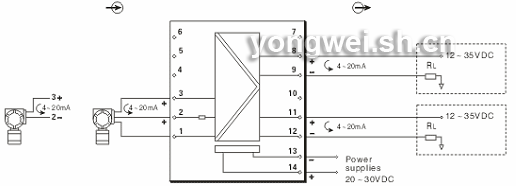

輸入通道：端子1，2，3接線（參見端子接線圖）
變送器信號輸入：4～20mA
驅動變送器的配電電壓：16.5～28V
輸入阻抗：內置輸入電阻50Ω
● 輸出回路
路輸出通道：端子11-,12+接線（參見端子接線圖）
二路輸出通道：端子8-，9+接線（參見端子接線圖）
輸出電流(Io)：4～20mA；0～20mA
輸出回路供電電壓(Uo)：12～35V
電壓跌落(Ud）：5V
電流輸出時允許負載：RL≤(Uo-Ud)/Io
紋波（Vp-p）：＜10mV

● 性能指標
標準精度：±0.1%FS
溫度漂移：±0.015%/℃
響應時間：≤1s（0 → ）
穩定時間：≤3s
電源電壓變動影響：±0.1%（允許電壓范圍）
負載電阻變化影響：±0.1%/250Ω
通道隔離：輸入－輸出－電源之間隔離
絕緣電阻：≥100MΩ/500VDC（AC）
隔離能力：1500VAC/1 分鐘50Hz
抗電磁兼容性：符合IEC61000相關抗電磁標準
● 環境參數
工作溫度：0～＋60℃
儲運溫度：－20～＋80℃
環境濕度：5～＋95％RH（無冷凝）
● 結構及外形尺寸
結構：卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子
外形尺寸：W 16×H116×D110（mm），參見外形尺寸圖
整機重量：約115g

四、型號選擇

五、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。
